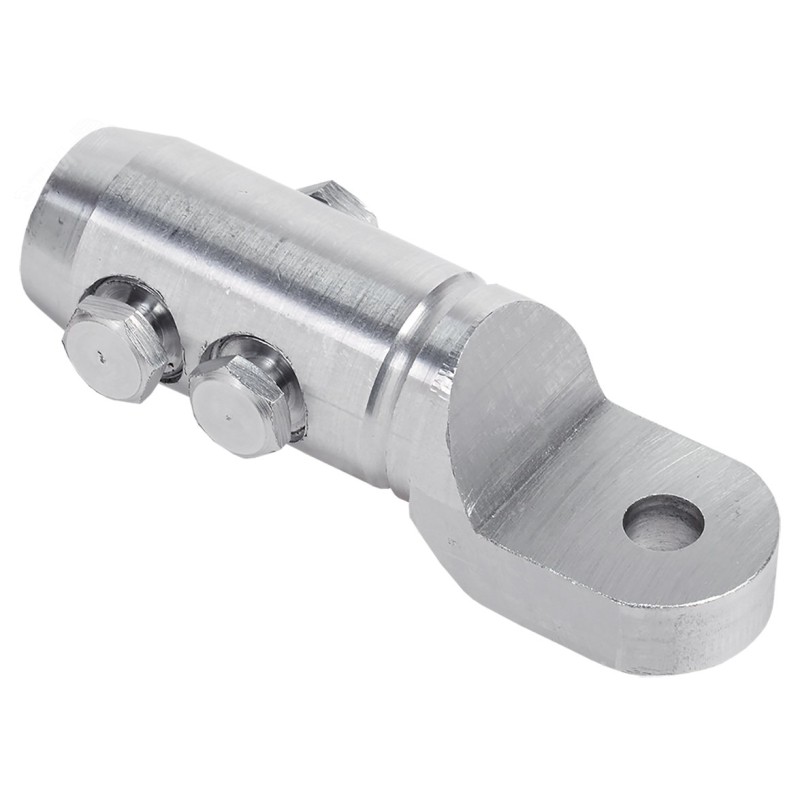

Наконечник болтовой НС-400 35 кВ IEK
  • Производитель:
    IEK
  • Модель:
    UNS-400-35KV-S
  • Артикул:
    9995738
  • Упаковки:
    3 шт, 510 шт
  • Ед.измерения:
    шт
  • Тип изделия:
    Наконечник
  • Материал изделия:
    Сплав алюминиевый
  • Цвет:
    Серый
  • Гарантийный срок, мес:
    72
  • Срок службы, лет:
    30
  • Напряжение, В:
    35000
  • Диапазон сечений:
    400
  • Способ монтажа:
    На винты
  • Диаметр отверстия, мм:
    13
  • Сечение жилы, мм2:
    400
  • Страна:
    Китай
  • Преимущества:
    У наконечников НС срывные болты расположены в разных плоскостях под углом 180° друг к другу. В сравнении с расположением болтов с одной стороны, прижим кабельной жилы с разных сторон обеспечивает более надежную фиксацию проводника и увеличивает пятно электрического контакта. В зависимости от сечения жилы количество болтов варьируется от 5 до 10.|На всех болтовых наконечниках и соединителях есть маркировка, указывающая допустимое сечение кабелей и код производителя.
5645р.

Описание

Наконечники болтовые НС предназначены для оконцевания алюминиевых жил любых типов, в том числе одно- и многожильных, секторных и круглых силовых кабелей сечением до 800 мм2 напряжением 10-35 кВ. Наконечники изготавливаются из дюралюминиевых сплавов марки В95 и Д16Т1. Крепление соединителей и наконечников на жиле осуществляется методом завинчивания болтов с шестигранной головкой, которая срывается при достижении заданного усилия, обеспечивая надежное соединение и установленный согласно ГОСТ 17441-84 уровень токопроводности. Конструкция болтов такова, что срыв головки проходит на заданном уровне немного ниже уровня наконечника или вровень с ним.
