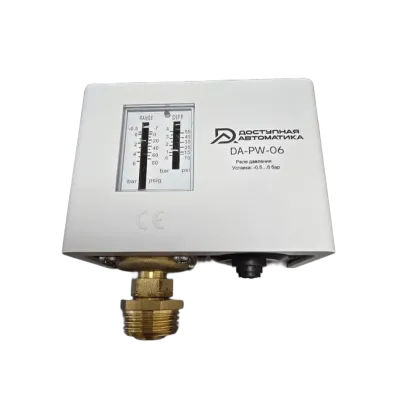

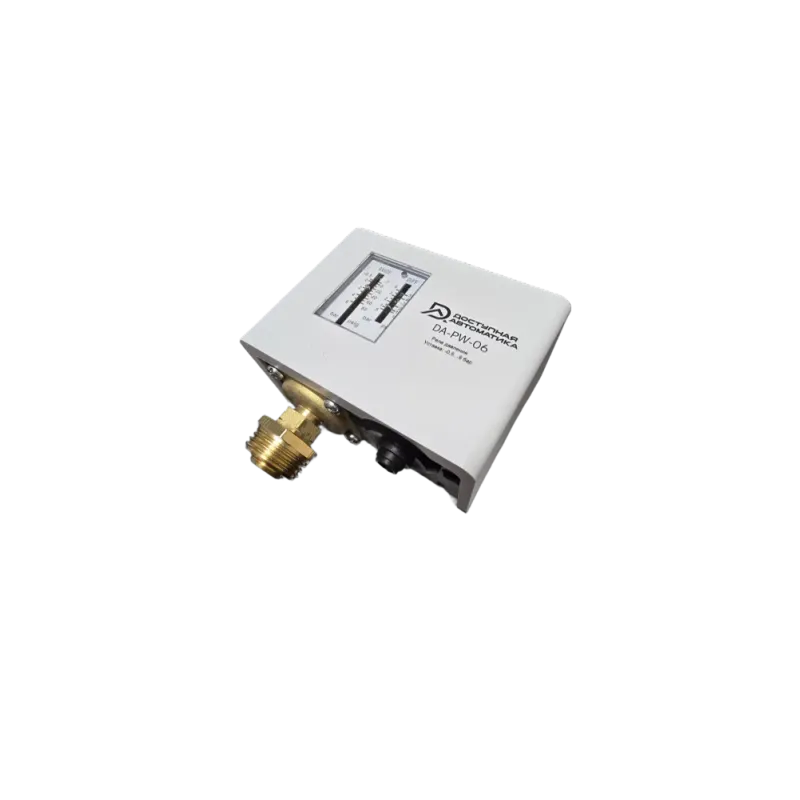

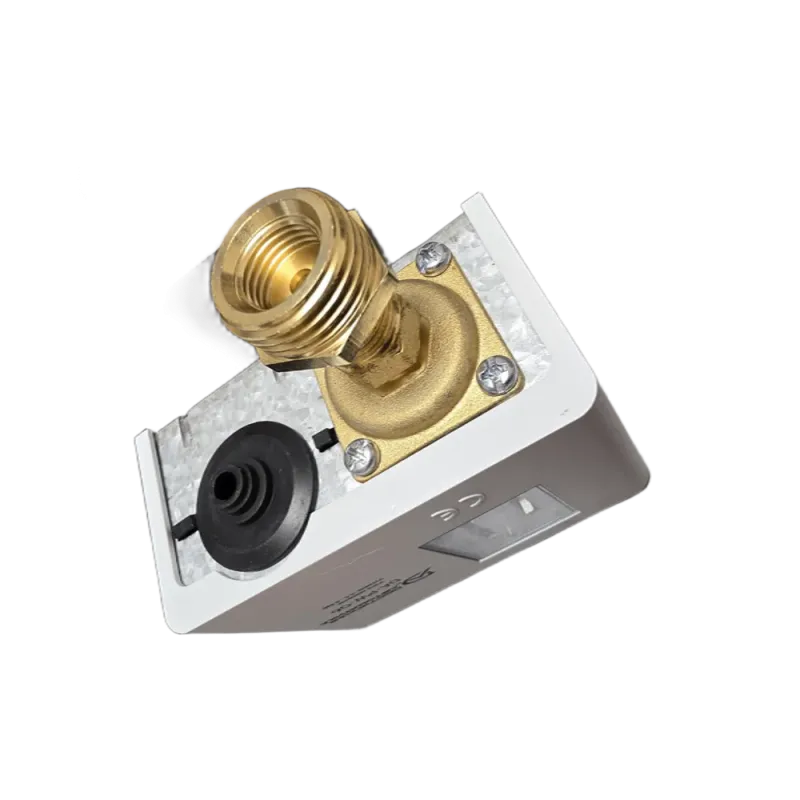

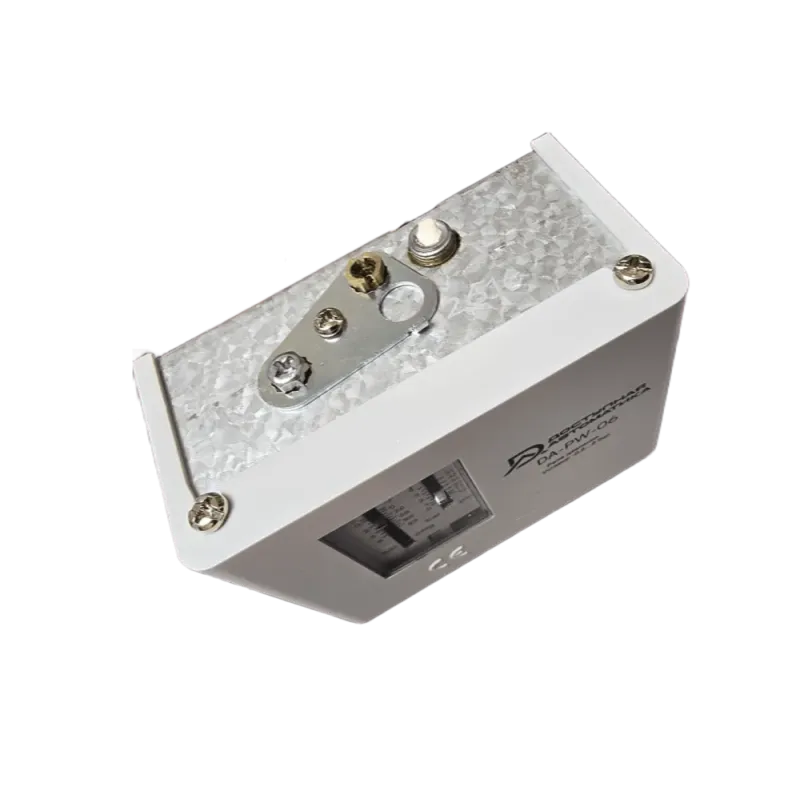

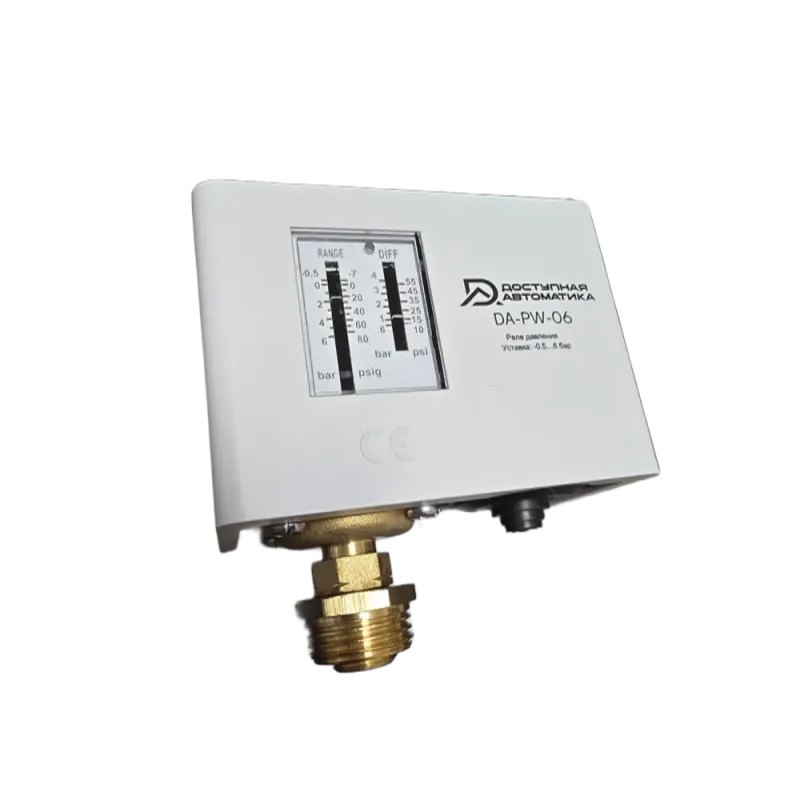

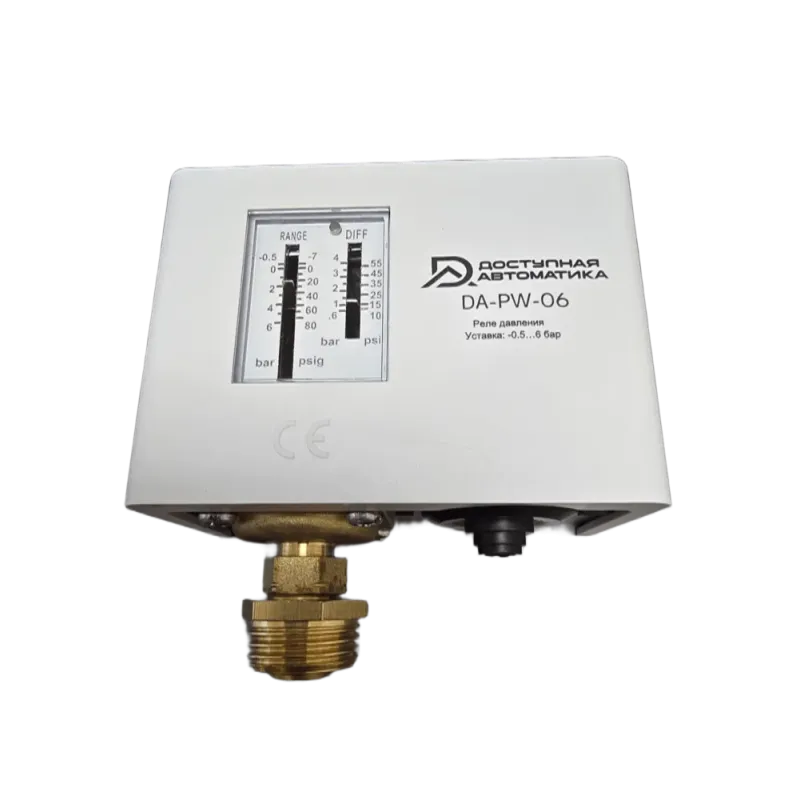

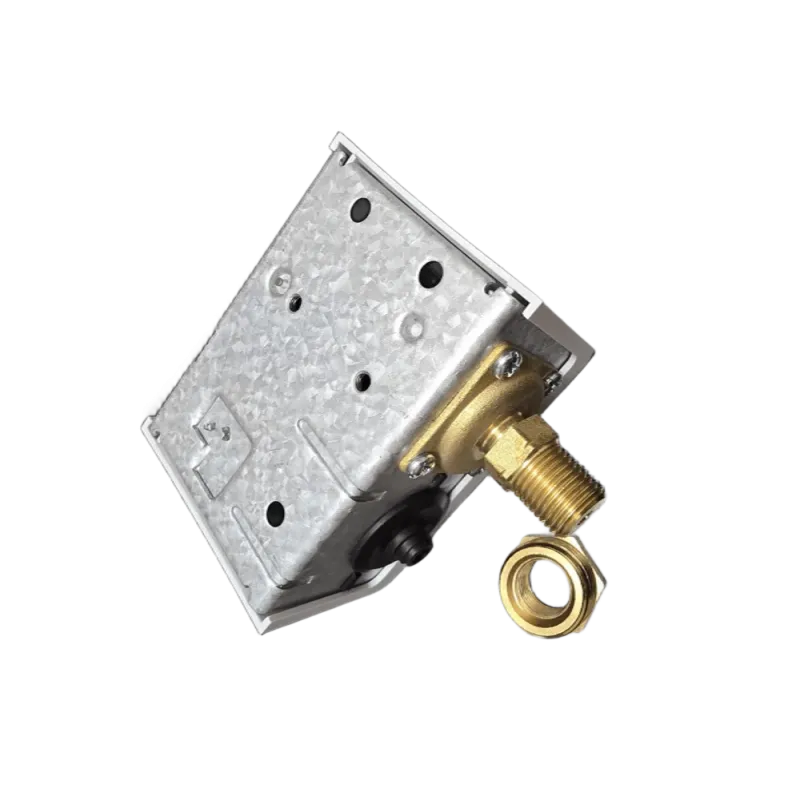

Реле давления -0.5…6 бар, резьба G1/4

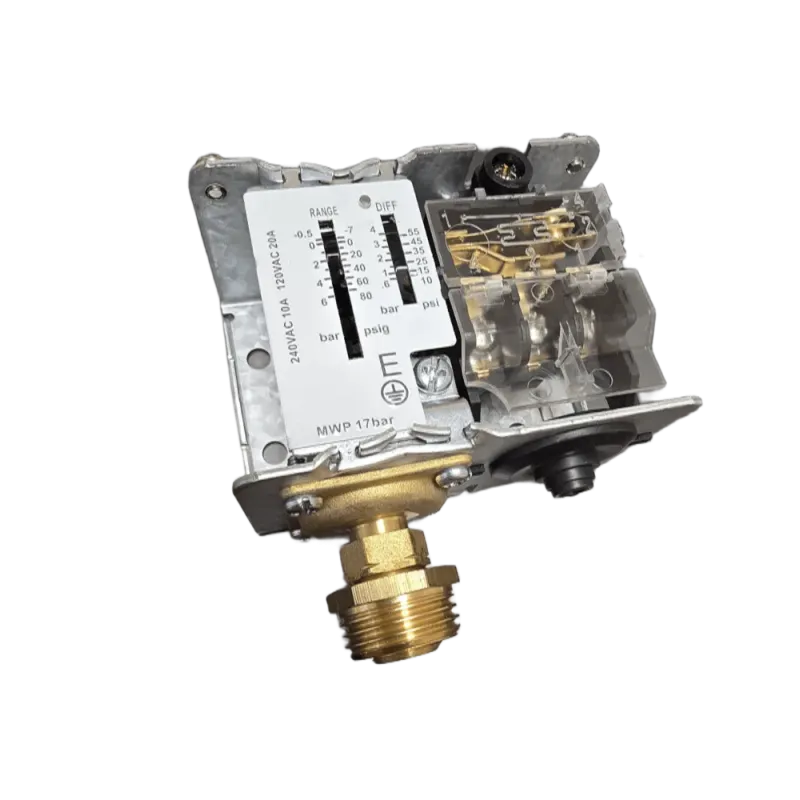

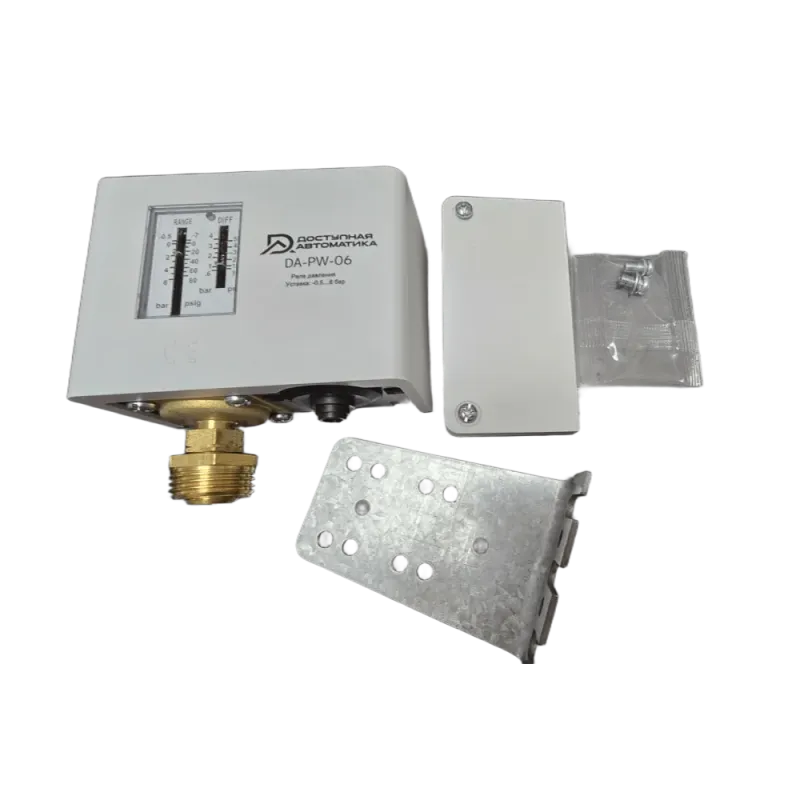

Реле давления DA-PW-06 предназначен для контроля избыточного давления жидких и газообразных сред, а также выдаче сигнала управления на периферийное устройство аварийной сигнализации. Реле давления имеет регулировку уставки в диапазоне от -0.5 до 6 бар и дифференциал срабатывания от 0.6 до 4 бар. При этом погрешность срабатывания реле составляет +-0.3 бар. Реле давления DA-PW-06 имеет один перекидной контакт (SPDT) и номинальный ток 10А при напряжении 240В AC (6А при 24В DC). Если давление превышает заданную уставку (Р уст), то реле находится в разомкнутом состоянии (контакты 1 и 4 замкнуты, контакты 1 и 2 разомкнуты). При снижении давления ниже Pуст - Pдиф происходит переключение однополюсного механического контакта (контакты 1 и 4 размыкаются, контакты 1 и 2 замыкаются). Таким образом устройство передает сигнал об аварии. После устранения аварии давление станет больше уставки, и система перейдет в исходное состояние.
