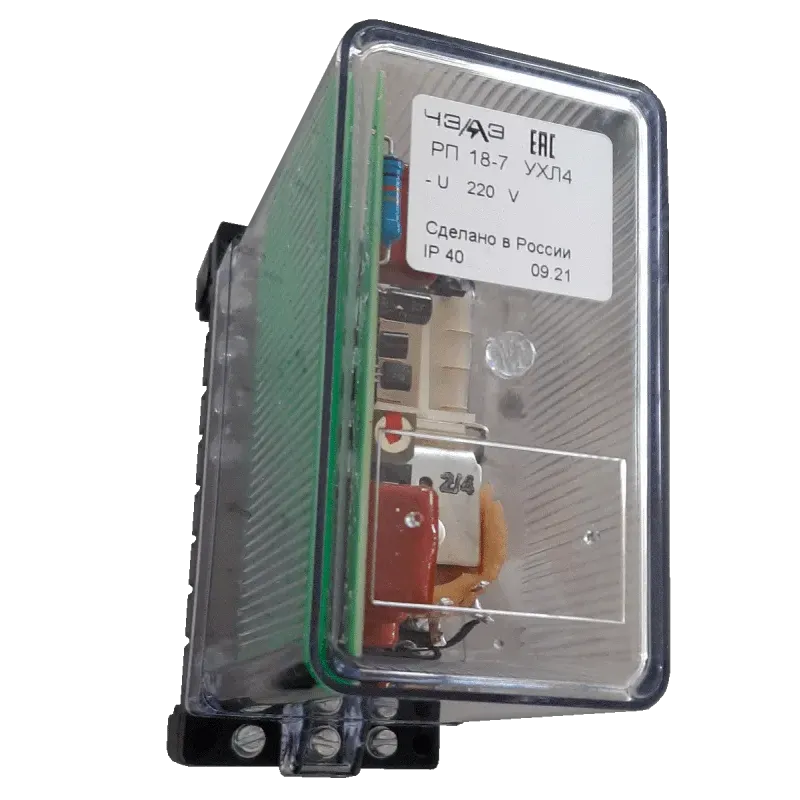

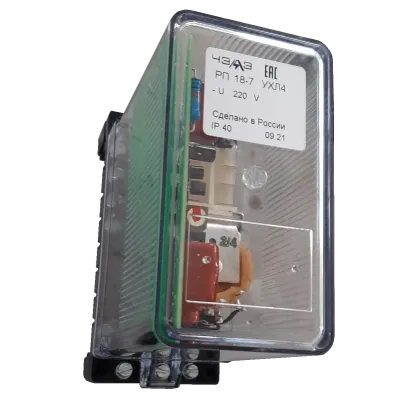

Реле промежуточное РП18-7 УХЛ4, 220В, 2з 3(4)р, з.п.винт.
  • Производитель:
    ЧЭАЗ г.Чебоксары
  • Модель:
    273870353.01
  • Артикул:
    9668753
  • Ед.измерения:
    шт
  • Тип изделия:
    Реле промежуточное
  • Длина, мм:
    150
  • Ширина, мм:
    140
  • Высота, мм:
    70
  • Напряжение, В:
    220
  • Род тока:
    Переменный (AC)
  • Способ монтажа:
    На винты/Фиксаторы
  • Количество НЗ контактов:
    4
  • Количество НО контактов:
    2
  • Номинальное напряжение управления, В:
    220
  • Коммутируемый ток, А:
    5
  • Страна:
    Россия
  • Код ТН ВЭД:
    8536490000
  • Код ОКПД2:
    27.12.24.190
9303р.

Описание

Промежуточное реле защиты и автоматики РП18-74 типа РП18 предназначено для применения в цепях переменного тока в схемах релейной защиты и противоаварийной автоматики для коммутации электрических нагрузок. Реле РП18-74 имеет одну включающую обмотку напряжения и одну отключающую обмотку напряжения. Обмотки напряжения реле выдерживают длительно 110% номинального напряжения. Климатическое исполнение промежуточного реле - УХЛ, категория размещения '4' по ГОСТ 15150-69. Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Hz с максимальным ускорением 3g и в диапазоне частот от 16 до 100 Hz с максимальным ускорением 1 g. Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69. Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха (унифицированного корпуса 'СУРА' I габарита)
