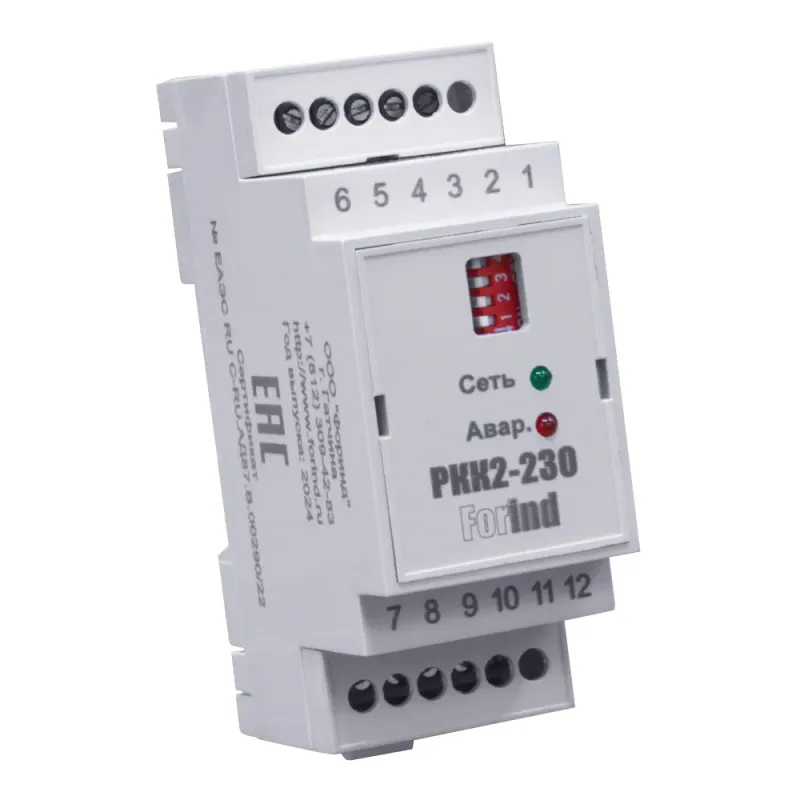

Реле контроля клапана РКК2-230 РНЛС.421260.002

Реле контроля клапана РКК2-230 предназначено для управления электропитанием клапана. Реле позволяет подключить клапаны с электромеханическим приводом (с возвратной пружиной), с реверсивным приводом (без возвратной пружины) и с электромагнитным приводом (соленоидом). Тип привода устанавливается дип-переключателем. Контроля линии электропитания привода клапана на обрыв по ГОСТ Р 53325-2012 (для оборудования систем противопожарной защиты). Контроля линий концевых выключателей привода клапана на обрыв и короткое замыкание. Управления внешними индикаторами ''Дежурный режим'' и ''Клапан сработал'' (в том числе режим ''Тест''). Формирования выходных сигналов ''Клапан сработал'' и ''Авария''. Контроль линий концевых выключателей привода клапана осуществляется напряжением 230В. Контроль обеспечивается применением диодов и алгоритмического анализа сигнала. Для упрощения пусконаладки и избегания ошибок при подключении рекомендуем применять модуль подключения клапана МПК-02 СВТ1163.44.001-02.
