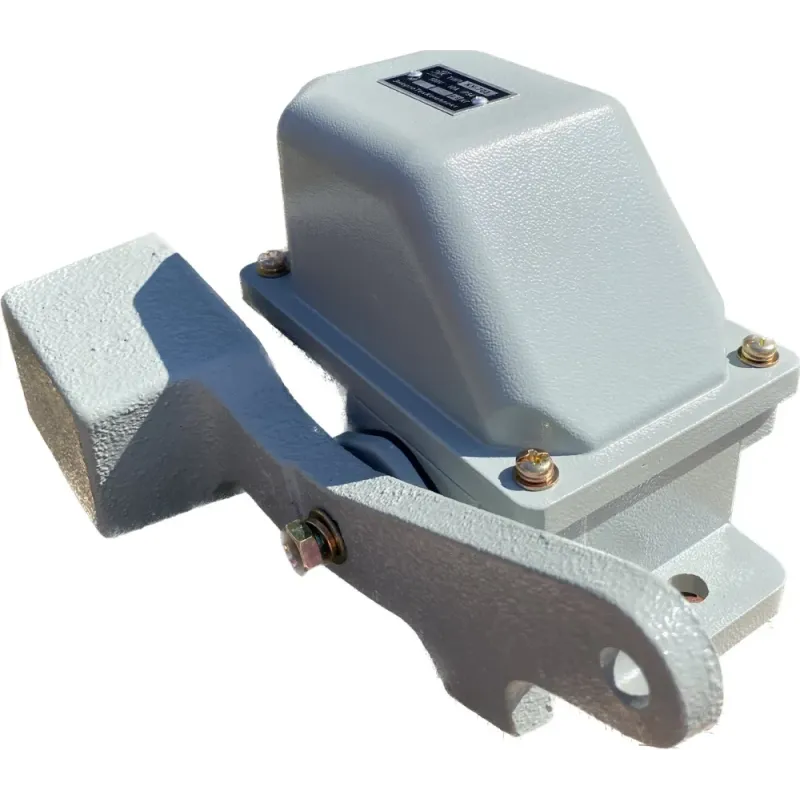

Выключатель конечный КУ-703

Концевые выключатели типа КУ 703 используются с целью коммутации цепи управления электроприводах, механизмах, различном крановом оборудовании. Выключатели КУ 703 имеют на кулачковом валу двуплечий рычаг. На одном плече постоянно навешен груз, достаточный для поворота барабана в сторону размыкания контактов. Ко второму плечу рычага на тросике прикреплен груз с массой, заведомо большей, чем масса груза на рычаге. Грузовой трос механизма подъема пропускается сквозь скобу на подвижном грузе, и при подтягивании подвески крюка к опасной зоне крана подвеска поднимает подвижный груз, рычаг кулачкового вала контроллера поворачивается под действием своего груза и выключатель срабатывает на ограничение подъема.
