Устройство автоматического ввода резерва АВР ТСP1 250A 3р 230В
  • Производитель:
    EKF
  • Модель:
    ats-tsr1-250A-3p-pro
  • Артикул:
    106154961
  • Ед.измерения:
    шт
  • Тип изделия:
    Реле
  • Материал изделия:
    Пластик
  • Ширина, мм:
    340
  • Гарантийный срок, мес:
    84
  • Дополнительная информация:
    устройство АВР ТСР1 работает по схеме электросеть-электросеть|для работы в режиме электросеть-генератор нужно подключить ДГУ к соответствующим контактам
  • Масса, кг:
    8
  • Высота, мм:
    270
  • Сфера применения:
    Устройства автоматического ввода резерва.
  • Глубина, мм:
    180
  • Напряжение, В:
    380
  • Род тока:
    Переменный (AC)
  • Степень защиты:
    IP00
  • Материал корпуса:
    Пластик
  • Нормативный документ:
    РМЦФ.640150.002ТУ
  • Климатическое исполнение:
    УХЛ3.1
  • Максимальное сечение подключаемого кабеля, мм2:
    95
  • Способ монтажа:
    Монтажная плата
  • Количество силовых полюсов:
    3
  • Серия:
    АВР ТСР1
  • Механическая износостойкость (кол-ко циклов):
    5000
  • Распродажа:
    silovoe
  • Вид рукоятки:
    Ручка
  • Исполнение рукоятки:
    Передняя поворотная
  • Напряжение катушки управления, В:
    230
  • Номинальное напряжение управления, В:
    230
  • Комплектация:
    устройство АВР ТСP1 – 1 шт|комплект крепежа – 1 шт|паспорт – 1 шт
  • Наличие рукоятки:
    Да
  • Наличие дисплея:
    Нет
  • Страна:
    Китай
  • Номинальный ток, А:
    250
  • Преимущества:
    Может работать с ДГУ|Контроль наличия напряжения осуществляется только по фазе А
42437р.

Описание

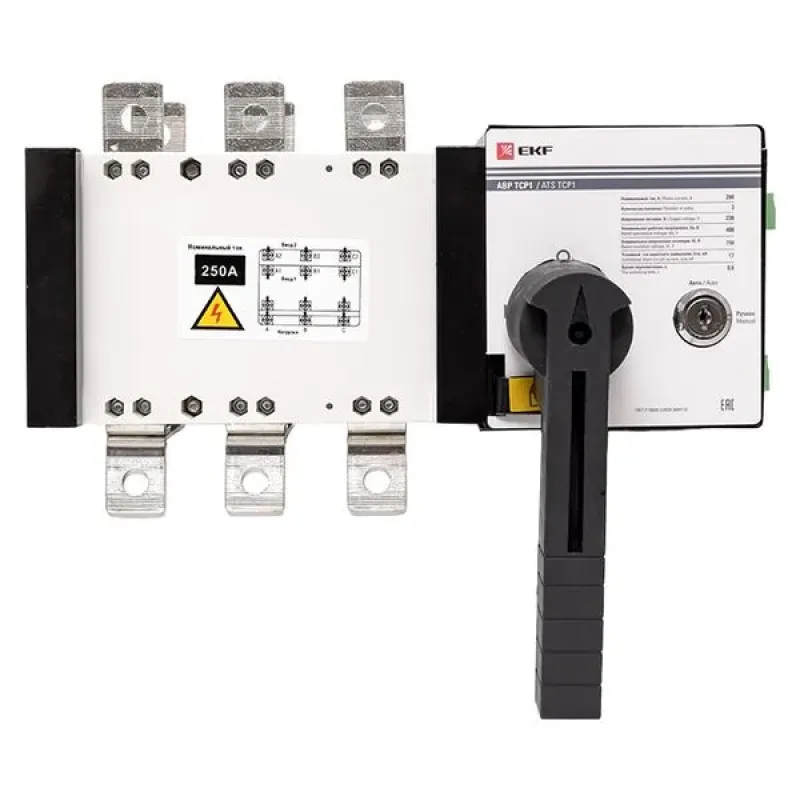

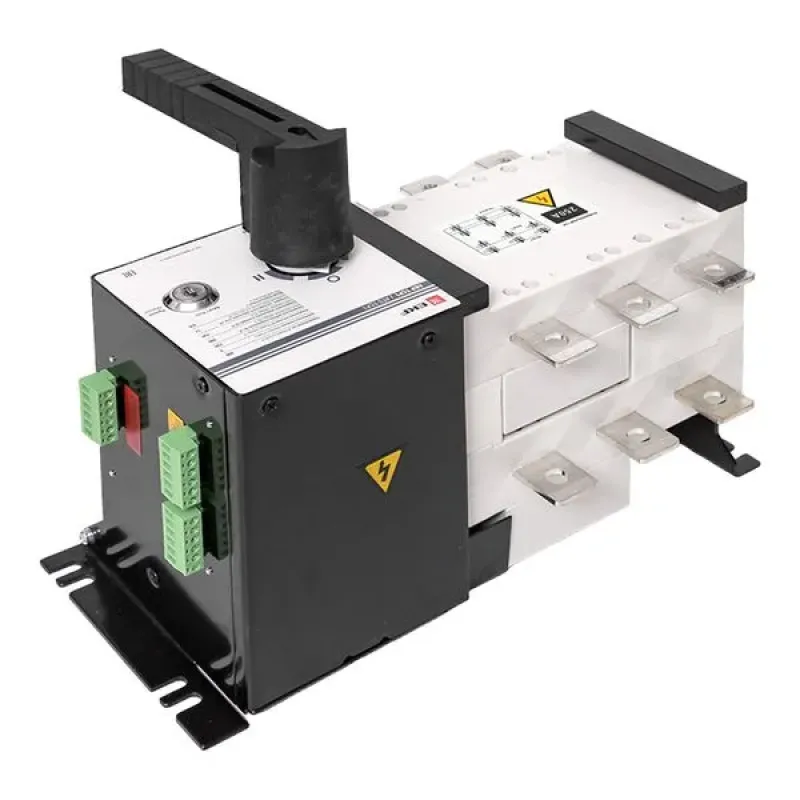

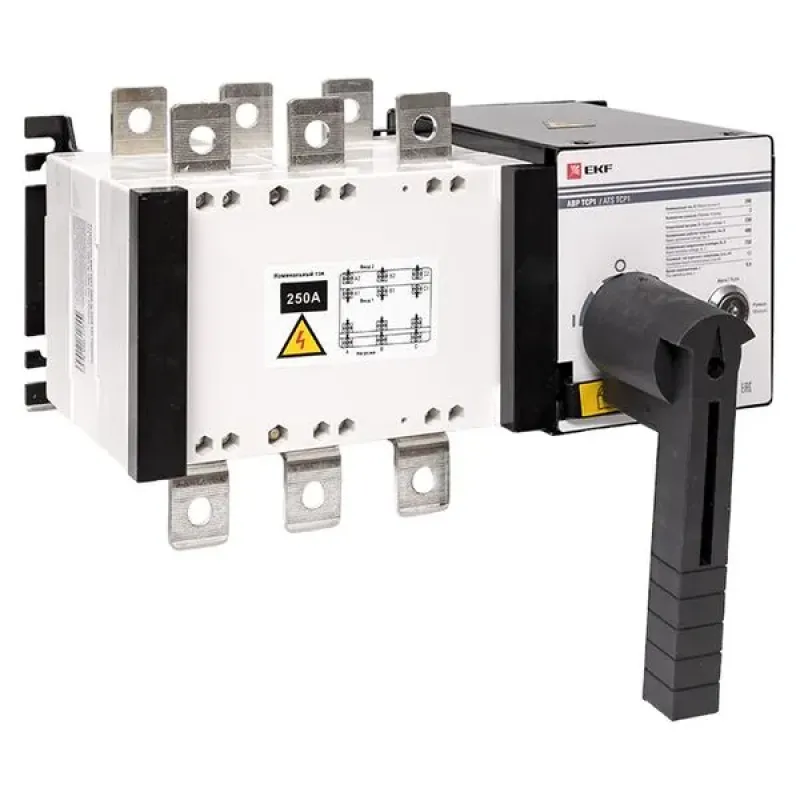

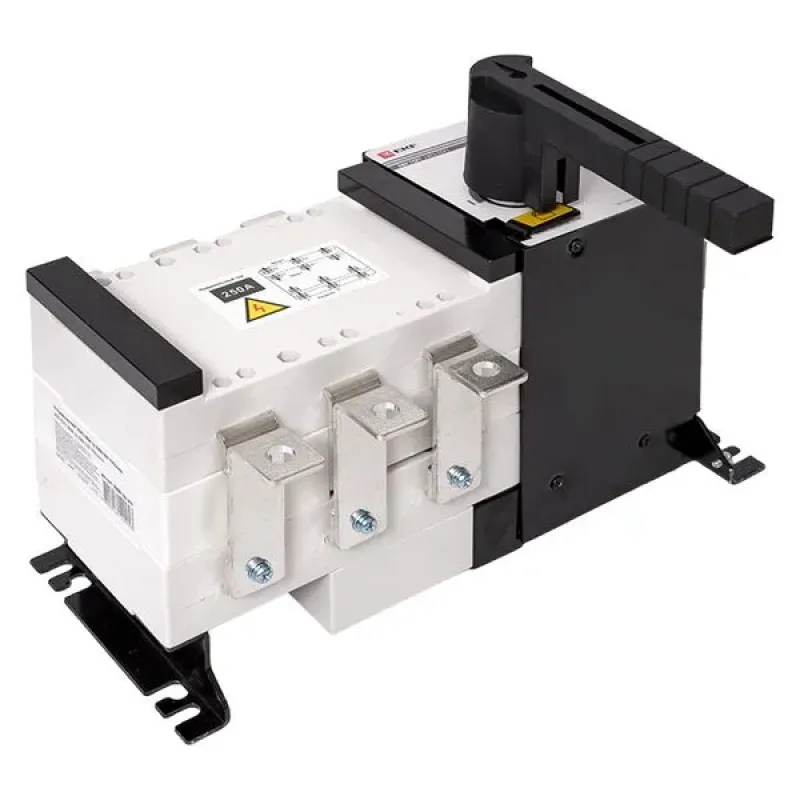

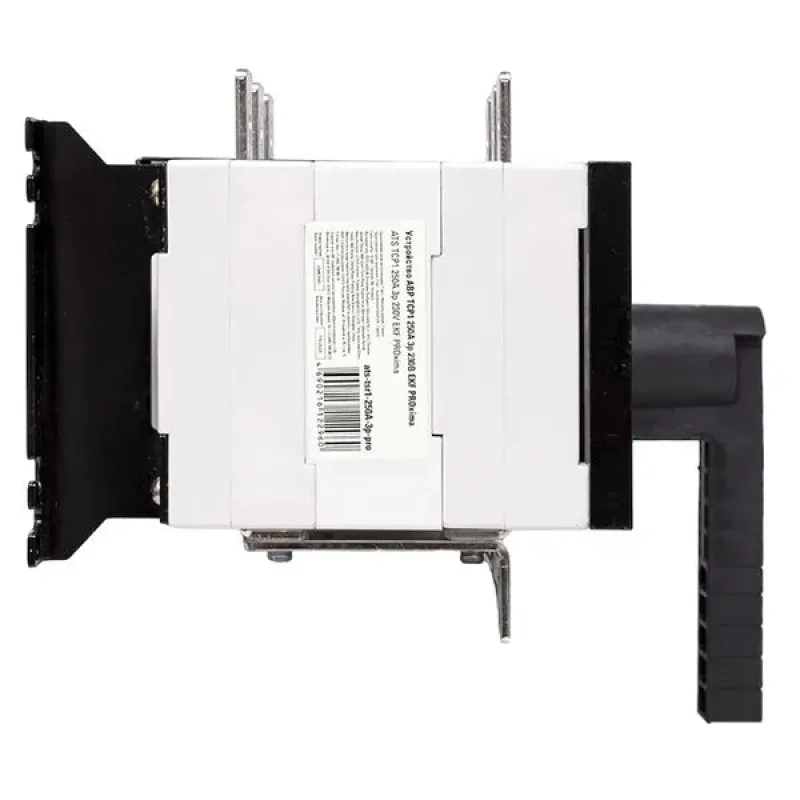

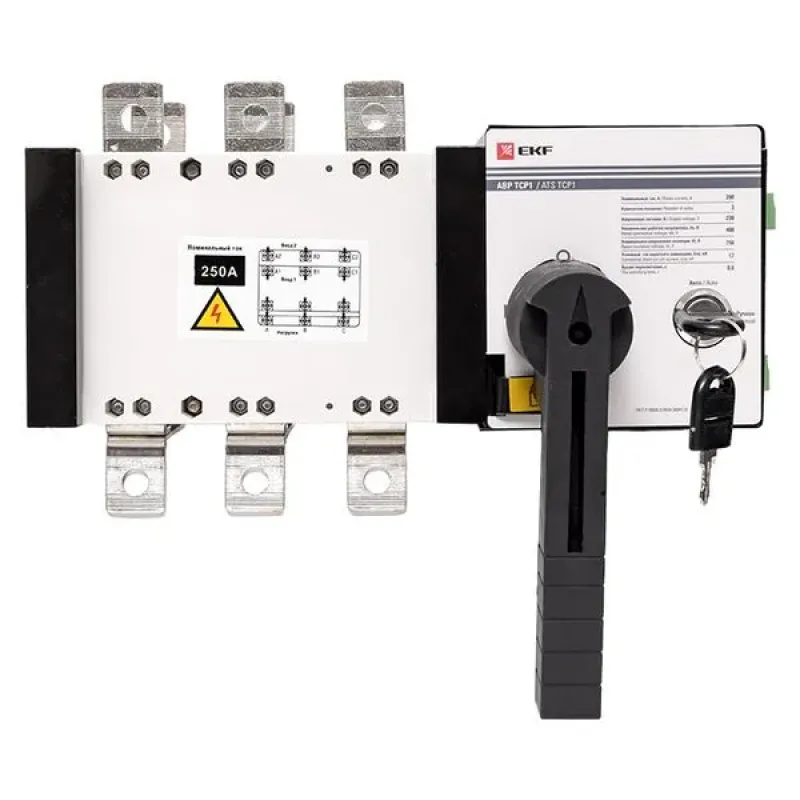

Устройство АВР ТСP1 EKF PRPxima предназначено для обеспечения резервным электроснабжением нагрузки, подключенной к системе электроснабжения, имеющей основной и резервный вводы. Устройство АВР автоматически подключает резервную линию питания в случае пропадания напряжения на основной линии. Выполнено в виде моноблока и состоит из контактного блока и блока управления. На блоке управления имеется рычаг ручного переключения, замковый механизм перевода в ручной или автоматический режимы управления и запорный механизм, обеспечивающий блокировку переключения устройства АВР. Корпус контактного блока выполнен из термостойкой АВС пластмассы. Механизм переключения обеспечивает перемещение контактных групп мостикового типа, которые замыкают цепи или основной линии, или резервной линии, также предусмотрено положение, когда обе линии отключены.
