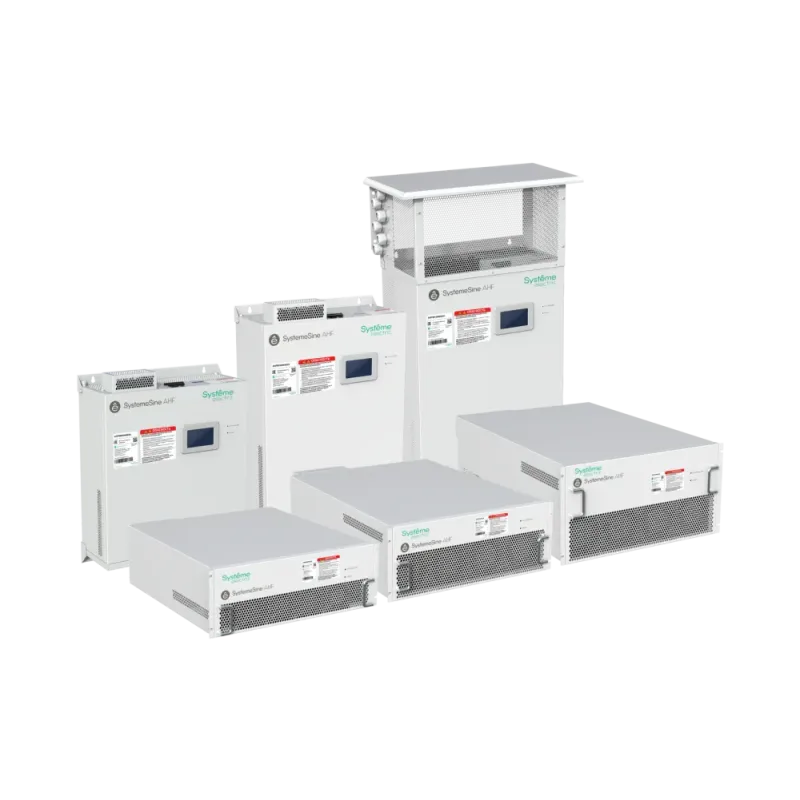

Фильтр активный гармоник 100А, 400В, IP20, навесной модуль, ЖК дисплей, ЭМС фильтр, интерфейс RS-422
  • Производитель:
    SE Systeme
  • Модель:
    AHFM100W4D20
  • Артикул:
    8529943
  • Ед.измерения:
    шт
  • Тип изделия:
    Фильтр активный гармоник
  • Гарантийный срок, мес:
    24
  • Сфера применения:
    промышленность
  • Страна:
    Китай
  • Преимущества:
    Благодаря мгновенному времени отклика и продвинутому алгоритму быстрого преобразования Фурье (БПФ) активные фильтры SystemeSine обеспечивают эффективную и быструю фильтрацию гармоник.|Топология трёхуровнего инвертора|Адаптивный алгоритм БПФ|Время отклика управления <50мкс|Время на компенсацию гармоник ? 5мс|Низкие потери, эффективность  ?97%|THDI ? 5%
  • Код ТН ВЭД:
    9032890000
2926765р.

Описание

Активный фильтр гармоник (АФГ) является статическим электронным устройством на базе цифровых логических схем и биполярных транзисторов с изолированным затвором (БТИЗ). Устройство предназначено для компенсации гармонического тока в сети, вызываемого нелинейными нагрузками. АФГ относится к устройствам поперечной компенсации и подключается параллельно нагрузке (группе нагрузок). Для измерения тока и определения состава гармоник в сети используются внешние измерительные трансформаторы тока, которые могут быть установлены со стороны нагрузки или источника. Полученная с трансформаторов тока информация обрабатывается при помощи микропроцессора и алгоритма быстрого преобразования Фурье (БПФ). Далее происходит вычисление параметров сигнала на выходе активного фильтра для компенсации тока нагрузки. Вследствие компенсации гармоники тока сети значительно снижаются, что приводит к снижению эффекта нагрева гармоническими токами и уменьшению искажения напряжения.
