DTR 1/6/1500 - устройство защитное
  • Производитель:
    Ключевой Компонент
  • Модель:
    400617
  • Артикул:
    2288410
  • Ед.измерения:
    шт
  • Тип изделия:
    Ограничитель импульсных перенапряжений
  • Напряжение, В:
    6
  • Степень защиты:
    IP20
  • Способ монтажа:
    DIN-рейка
  • Количество силовых полюсов:
    2
  • Количество модулей DIN:
    1
  • Номинальный разрядный ток In, кА:
    20
  • Защитное напряжение, В:
    10
  • Страна:
    Россия
3769р.

Описание

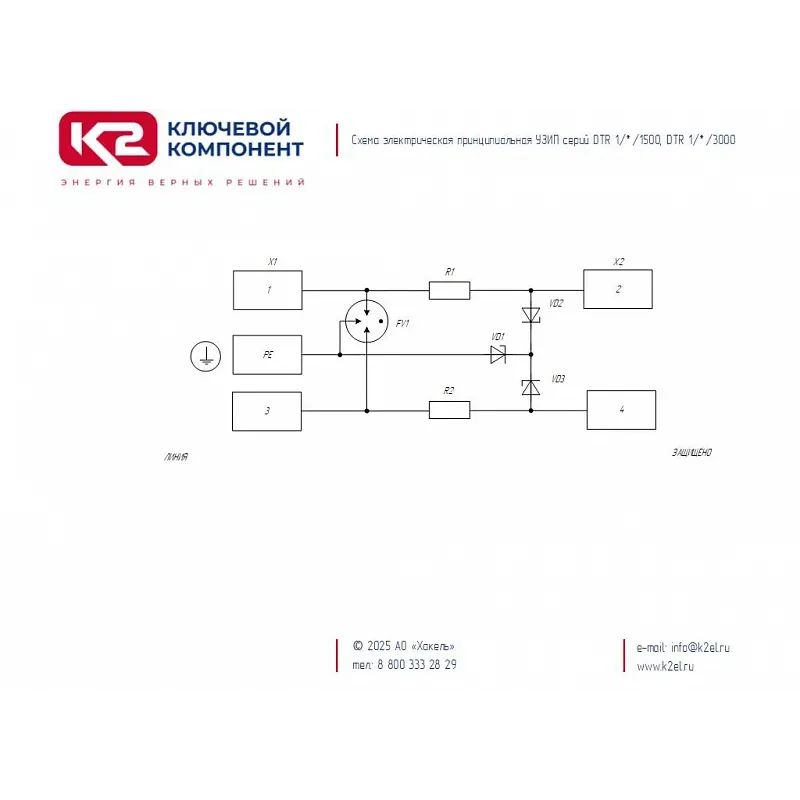

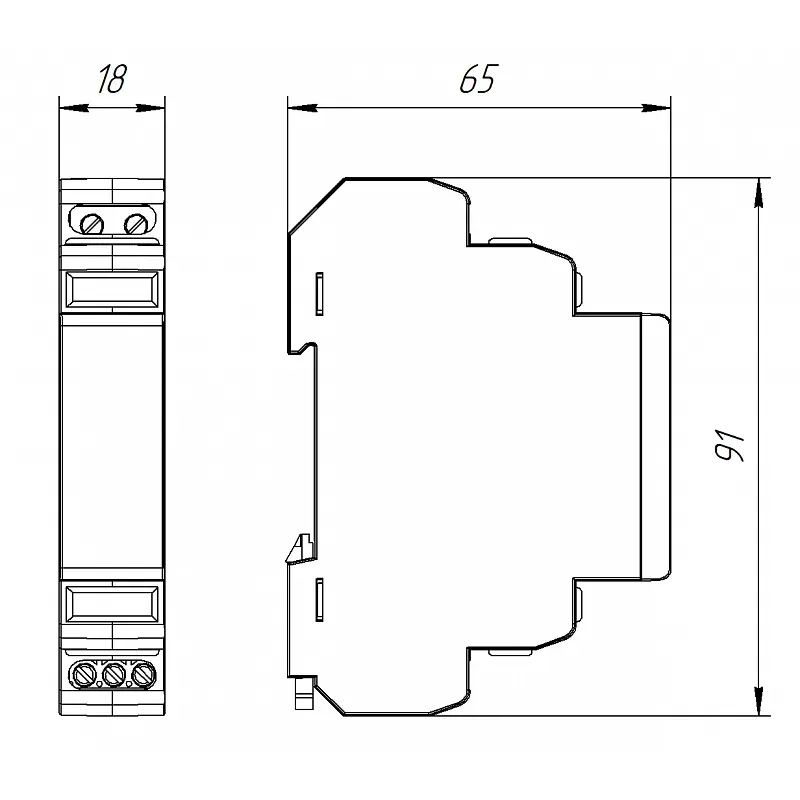

УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников - 1. Uо — 6 В DC. IL — 250 мА. In(8/20) — 20 кА. В УЗИП применяются TVS-диоды с Рppm — 1500 Вт. Скорость передачи данных до 1 Мбит/с. Схема защиты двухступенчатая: один трехэлектродный газонаполненный разрядник, три TVS-диода, соединенные звездой в цепях Линия-Линия-РЕ, согласующие элементы - два сопротивления. Предназначено для защиты линий интерфейса RS-485. Устройство DTR 1/6/1500, ТУ 3428-002-79740390-2007 предназначено для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.
